แอปพลิเคชัน

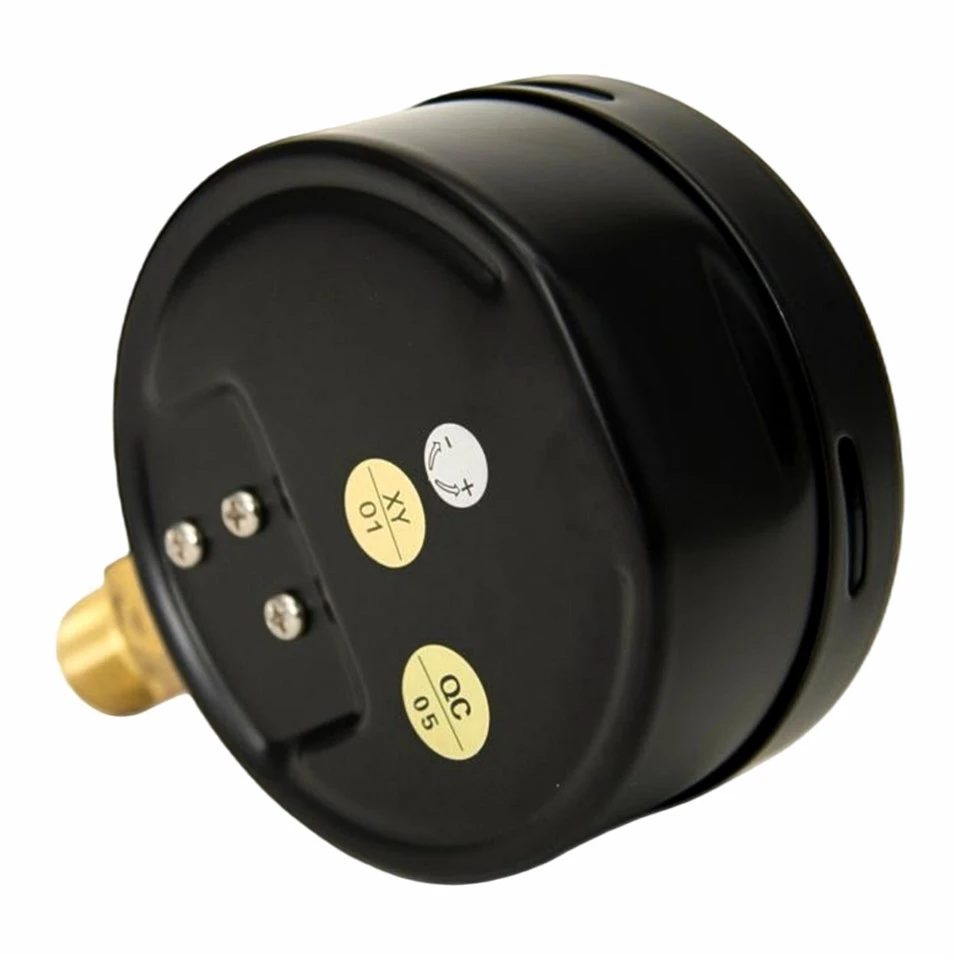

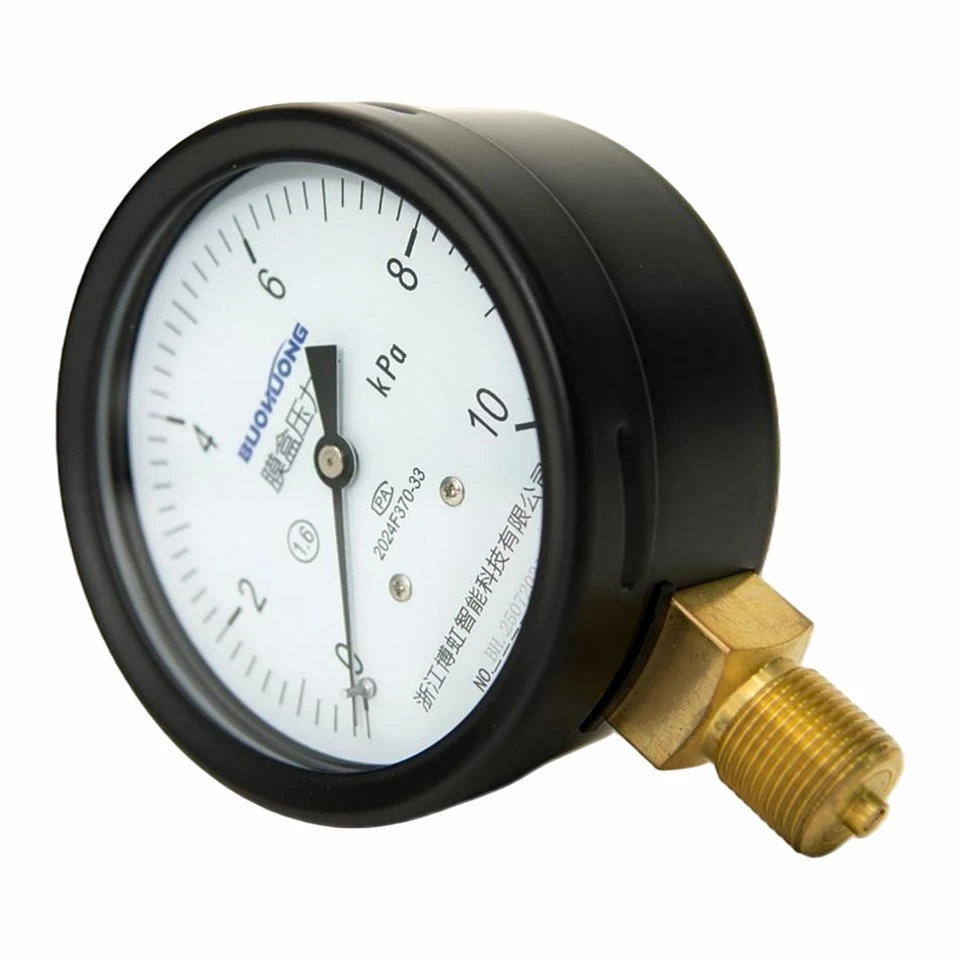

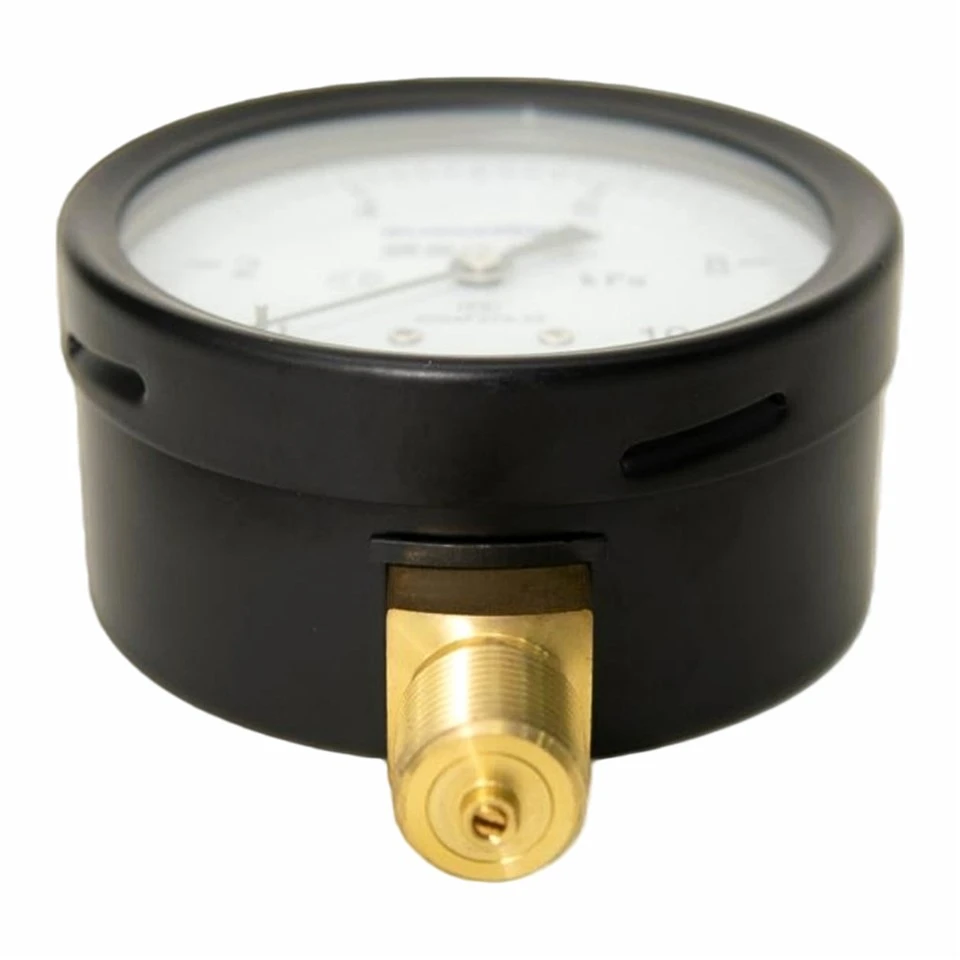

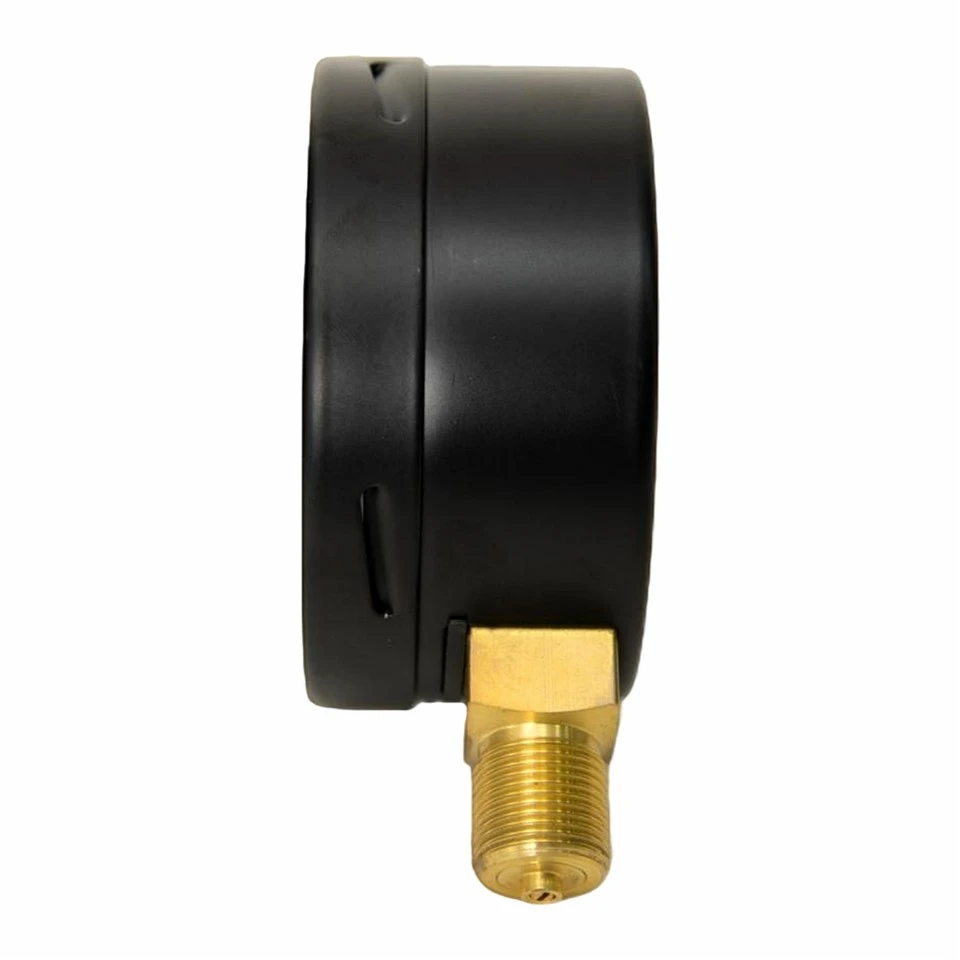

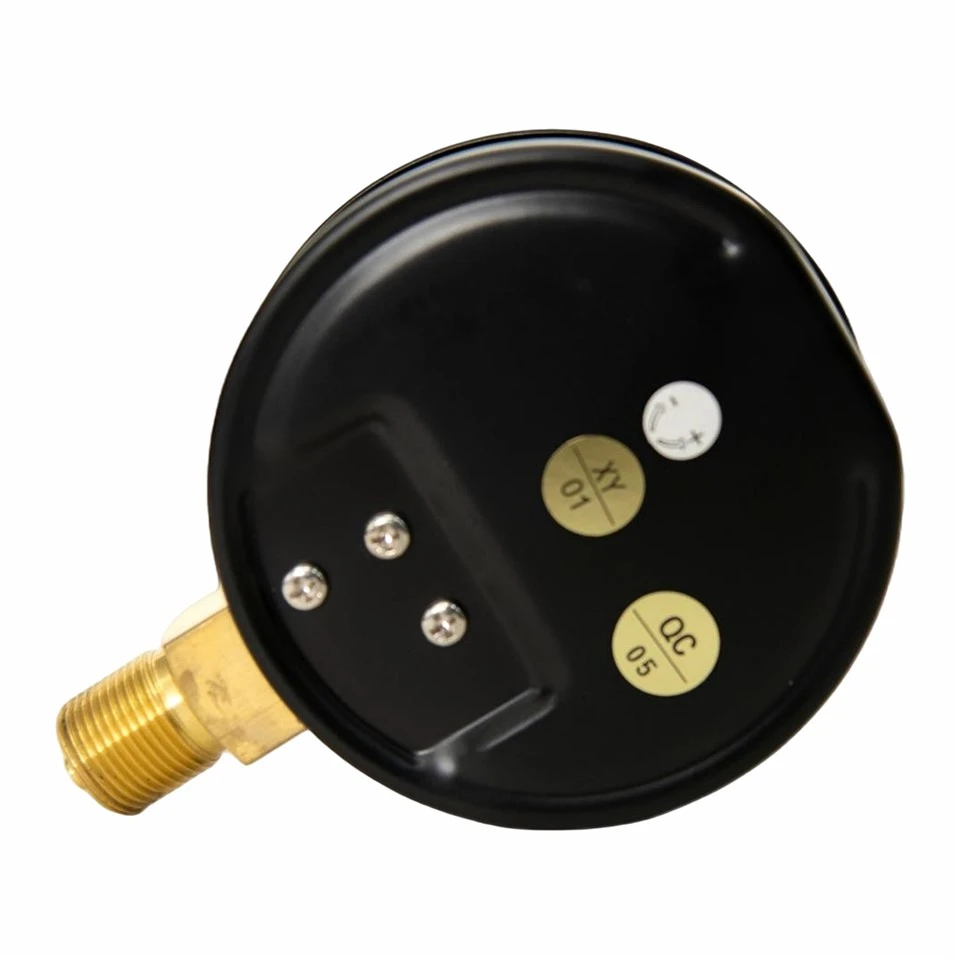

เกจวัดความดันแคปซูลเคสสีดำใช้ในเกจวัดแรงดันแบบแคปซูลเป็นองค์ประกอบยืดหยุ่นในการวัดแรงดันระดับไมโคร โดยจะตรวจวัดแรงดันระดับไมโครและแรงดันลบของก๊าซที่ไม่กัดกร่อนโลหะผสมทองแดงและไม่มีอันตรายจากการระเบิด มีการใช้กันอย่างแพร่หลายในการระบายอากาศของหม้อไอน้ำ ท่อส่งก๊าซ อุปกรณ์เผาไหม้ และอุปกรณ์อื่นๆ ที่คล้ายคลึงกัน ระบบวัดความดันและตัวเรือนของเกจวัดแรงดันแคปซูลสแตนเลสทั้งตัวทำจากสแตนเลส
สามารถใช้ในกระบวนการทางเทคโนโลยีที่มีความต้องการความต้านทานการกัดกร่อนสูง เพื่อวัดความดันระดับไมโครและแรงดันลบของก๊าซต่างๆ
ทฤษฎี
เกจวัดความดันแคปซูลเคสสีดำประกอบด้วยระบบการวัด (ข้อต่อ แคปซูลเบลโลว์ ฯลฯ ) กลไกการส่งกำลัง (กลไกการดึง กลไกการส่งผ่านเกียร์) อุปกรณ์ระบุตำแหน่ง (ตัวชี้และหน้าปัด) และตัวเรือน (ตัวเรือน วงแหวนซับใน และกระจก)
เมื่อความดันของตัวกลางที่วัดได้กระทำต่อแคปซูลที่สูบลม แคปซูลจะเปลี่ยนรูปและเคลื่อนที่ และระบบส่งกำลังถูกขับเคลื่อนโดยกลไกการดึง 50 อุปกรณ์บ่งชี้จะระบุความดันบนหน้าปัด นอกจากนี้ เก๊าท์แรงดันแคปซูลยังมาพร้อมกับอุปกรณ์ปรับค่าศูนย์ ซึ่งสามารถปรับตัวชี้ไปที่ตำแหน่งศูนย์ได้อย่างง่ายดาย
พารามิเตอร์
- เส้นผ่านศูนย์กลาง: φ60มม., φ 75มม., φ 100มม., φ150มม.
- ความแม่นยำ: 2.5%, 1.6%
ความกดดันการทำงาน:
- คงที่: 3/4 X ค่าเต็มสเกล
- ความผันผวน: 2/3 X ค่าเต็มสเกล
- ระยะเวลาอันสั้น: ค่าเต็มสเกล
- การป้องกัน: IP65
- ช่วงความดัน: 1 ~ 60kPa
- หัวข้อการเชื่อมต่อ: M14x1.5, M20x1.5, PF(PT/ NPT)1/4, PF(PT/NPT)3/8, PF(PT/NPT)1/2, ฯลฯ
- แคปซูล: ดีบุก-แผ่นดีบุกฟอสเฟอร์บรอนซ์เชื่อม, เลเซอร์ - แผ่น SUS316L เชื่อม
- วัสดุการเชื่อมต่อ: ทองเหลือง (รุ่นทั่วไป), SUS304 หรือ SUS316 (รุ่นสแตนเลส)
- การเคลื่อนไหว: ทองแดง, สแตนเลส SUS304
- ตัวเรือน: เหล็กแผ่น CR1, สแตนเลส 304
- หน้าต่าง: กระจกธรรมดา, กระจกนิรภัย, กระจก PC
- ข้อดี: มีอุปกรณ์ปรับค่าศูนย์เพื่อปรับตัวชี้ไปที่ตำแหน่งศูนย์ได้อย่างง่ายดาย
|
หน่วยสเกล |
ป้า |
เคปาส |
MPa |
บาร์ |
กก./ซม.² |
ATM |
มิลลิเมตรปรอท |
ปอนด์/นิ้ว²(psi) |
|
ป้า |
1 |
0.001 |
0.000001 |
0.00001 |
0.00001 |
0.00001 |
0.0075 |
0.000145 |
|
เคปาส |
100 |
1 |
0.001 |
0.01 |
0.010197 |
0.00987 |
7.50062 |
0.14504 |
|
MPa |
1000000 |
1000 |
1 |
10 |
10.1972 |
9.86923 |
7500.62 |
145.038 |
|
บาร์ |
100000 |
100 |
0.1 |
1 |
1.01972 |
0.98692 |
750.062 |
14.5038 |
|
กก./ซม.² |
98066.5 |
98.0665 |
0.098067 |
0.980665 |
1 |
0.9678 |
735.556 |
14.2233 |
|
ATM |
101325 |
101.325 |
0.101325 |
1.01325 |
1.03323 |
1 |
760 |
14.6959 |
|
มิลลิเมตรปรอท |
133.322 |
0.1333 |
0.000133 |
0.00133 |
0.00136 |
0.00132 |
1 |
0.01934 |
|
ปอนด์/นิ้ว²(psi) |
6894.76 |
6.89475 |
0.00689 |
0.06894 |
0.07031 |
0.06805 |
51.7151 |
1 |
