ข้อมูลจำเพาะ
- เส้นผ่านศูนย์กลาง: φ160มม
- ความแม่นยำ: 1.6%
ความกดดันการทำงาน:
- คงที่: 3/4 X ค่าเต็มสเกล
- ความผันผวน: 2/3 x มูลค่าเต็มสเกล
- ระยะเวลาอันสั้น: ค่าเต็มสเกล
- กำลังไฟฟ้าสัมผัส: 30VA
- แรงดันใช้งาน: AC220V|AC380V
- กระแสไฟทำงาน: ไม่เกิน 0.5A
- วิธีการควบคุม: ขีดจำกัดบนและล่าง
- เกลียวเชื่อมต่อ: M20x1.5, PF(PT,NPT)1/2 ฯลฯ
- องค์ประกอบความดัน: SUS304 หรือ SUS316L
- วัสดุการเชื่อมต่อ: SUS304 หรือ SUS316L
- การเคลื่อนไหว: SUS304
- เคส: อลูมิเนียมอัลลอยด์หล่อ-
- ช่วงความดัน (MPa): 0~(0.1/0.16/0.25/0.4/0.6/1/1.6/2.5/4/6/10/16/25/40/60)
-0.1~(0/0.15/0.3/0.5/0.9/1.5/2.4)
|
หน่วยสเกล |
ป้า |
เคปาส |
MPa |
บาร์ |
กก./ซม.² |
ATM |
มิลลิเมตรปรอท |
ปอนด์/นิ้ว²(psi) |
|
ป้า |
1 |
0.001 |
0.000001 |
0.00001 |
0.00001 |
0.00001 |
0.0075 |
0.000145 |
|
เคปาส |
100 |
1 |
0.001 |
0.01 |
0.010197 |
0.00987 |
7.50062 |
0.14504 |
|
MPa |
1000000 |
1000 |
1 |
10 |
10.1972 |
9.86923 |
7500.62 |
145.038 |
|
บาร์ |
100000 |
100 |
0.1 |
1 |
1.01972 |
0.98692 |
750.062 |
14.5038 |
|
กก./ซม.² |
98066.5 |
98.0665 |
0.098067 |
0.980665 |
1 |
0.9678 |
735.556 |
14.2233 |
|
ATM |
101325 |
101.325 |
0.101325 |
1.01325 |
1.03323 |
1 |
760 |
14.6959 |
|
มิลลิเมตรปรอท |
133.322 |
0.1333 |
0.000133 |
0.00133 |
0.00136 |
0.00132 |
1 |
0.01934 |
|
ปอนด์/นิ้ว²(psi) |
6894.76 |
6.89475 |
0.00689 |
0.06894 |
0.07031 |
0.06805 |
51.7151 |
1 |
รายละเอียดสินค้า
คุณสมบัติพิเศษ
การออกแบบนี้ใช้สำหรับวัดความดันของสารผสมที่ไม่-เป็นผลึก ไม่- แข็งตัวหรือระเบิดได้ หรือ- ตัวกลางที่ไม่ระเบิดในสถานที่ที่อาจเกิดการระเบิด โดยใช้ร่วมกับอุปกรณ์ไฟฟ้า (เช่น รีเลย์และคอนแทคเตอร์) ที่มีฟังก์ชันเกจวัดแรงดันหน้าสัมผัสไฟฟ้าป้องกันการระเบิด- หรือใช้มาตรการความปลอดภัยที่สอดคล้องกัน สามารถบรรลุวัตถุประสงค์ของการควบคุมอัตโนมัติและส่งสัญญาณเตือนในระบบควบคุมได้
เกจวัดความดันนี้มีฟังก์ชันการวัดและการควบคุม สามารถตั้งค่าขีดจำกัดแรงดันบนหรือล่างได้ตามใจชอบ และข้อบ่งชี้มีความเสถียรและเชื่อถือได้ มีการใช้กันอย่างแพร่หลายในปิโตรเลียม อุตสาหกรรมเคมี สถานีไฟฟ้า โลหะวิทยา น้ำประปา และอุปกรณ์อุตสาหกรรม เครื่องกล และไฟฟ้าอื่นๆ

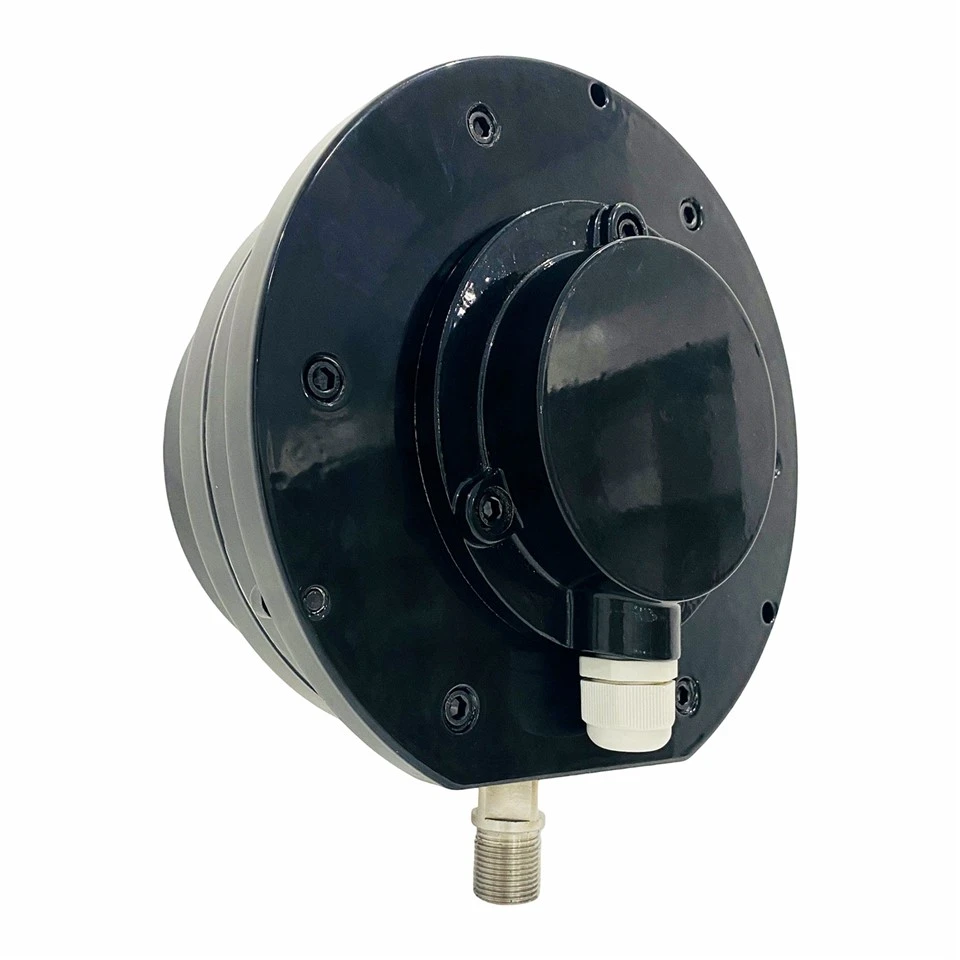

เกจวัดแรงดันหน้าสัมผัสไฟฟ้าป้องกันการระเบิด 160 มม.-ประกอบด้วยกล่องป้องกันการระเบิด- ระบบการวัด ชุดหน้าสัมผัสไฟฟ้า อุปกรณ์ปรับ และกล่องรวมสัญญาณ
เคสนี้มีประสิทธิภาพในการป้องกันการระเบิดที่ดี- และสามารถป้องกันอิทธิพลที่เกิดจากประกายไฟหรือส่วนโค้งที่เกิดขึ้นระหว่างการทำงานปกติได้
เกจวัดความดันหน้าสัมผัสไฟฟ้าแบบกันระเบิด 160 มม.-สามารถทนต่อแรงดันที่เกิดจากการระเบิดของส่วนผสมของก๊าซที่ระเบิดได้ในกล่อง และสามารถป้องกันพลังงานความร้อนที่เกิดขึ้นจากการถูกส่งไปยังภายนอกได้อย่างมีประสิทธิภาพ พลังงานความร้อนจะค่อยๆ กระจายจากด้านในไปตามช่องว่างเล็กๆ บนพื้นผิวของข้อต่อที่ป้องกันการระเบิด- เมื่อพลังงานความร้อนถูกถ่ายโอนไปยังด้านนอกของตู้ อุณหภูมิจะลดลงต่ำกว่าอุณหภูมิจุดติดไฟของส่วนผสมก๊าซที่ระเบิดได้ จึงไม่ทำให้เกิดการระเบิด
เมื่อองค์ประกอบยืดหยุ่นหรือท่อ Bourdon ในระบบการวัดมีการเปลี่ยนรูปอย่างยืดหยุ่น ระบบส่งกำลังเชิงกลจะขับเคลื่อนหน้าสัมผัสในชุดหน้าสัมผัสทางไฟฟ้าให้ปิดหรือเปิด ซึ่งจะเป็นการเปิดหรือปิดวงจรในระบบควบคุมแรงดันไฟฟ้า และทำให้เกิดการควบคุมอัตโนมัติผ่านสัญญาณเตือนและ{0}}คำแนะนำในสถานที่ทำงาน
